소니/애플 충전 회로 만들기 ver.2 (초소형으로)

이번에는 좀더 크기를 줄여 보았습니다. ^^~
(그게 사실 용산 나간김에 재료를 사오는 바람에 @_@;;;)

일단 질문이 들어와서.. 왜 이딴걸(^^;;;) 만드는지를 궁금해 하시는 분들이 계시더군요.
그 이유는 다음 링크를 참고해 주시면 될꺼 같습니다.
참고 링크 : http://techblog.tistory.com/entry/iPhoneCharging


STEP1 : 재료입니다. 용산 전자랜드 지하 중앙의 동*전자에서 샀습니다. 가격도 적어봅니다.

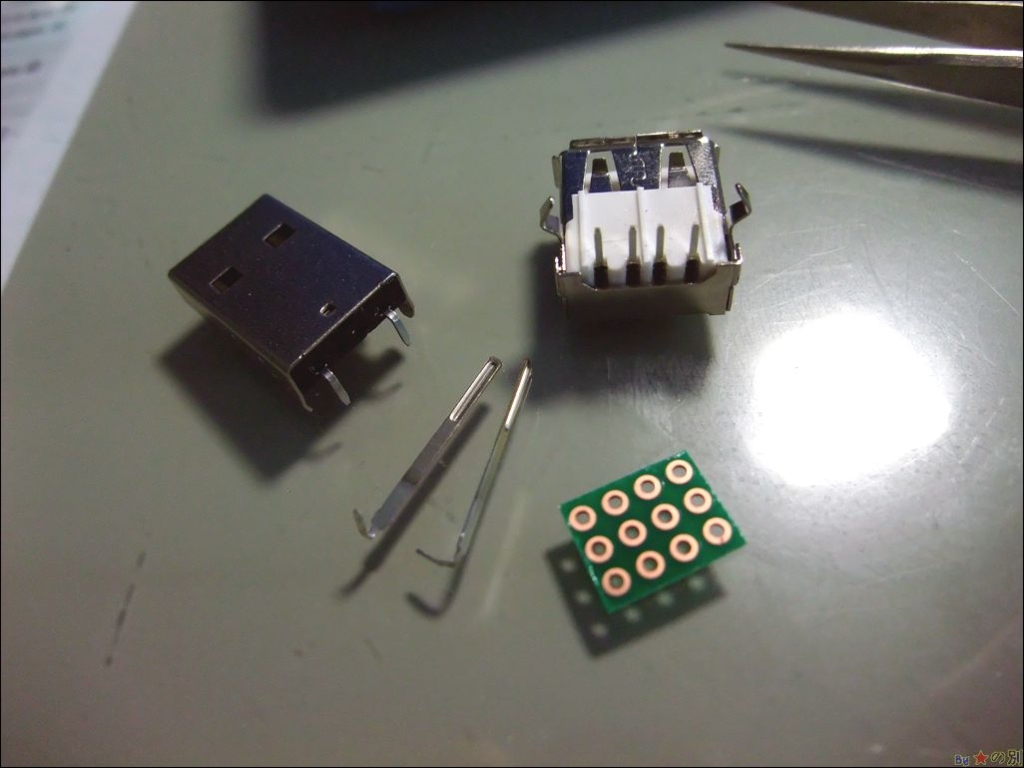

1. USB 포트(흰거) : 핀을 모두 그대로 둡니다. \250
2. USB 커넥터(까만거) : 가운데핀 2개를 빼냅니다.(버리셔도 됩니다.) \350
3. 빵판 : 저는 귀찮아서 좀 비싸더라도 가위로 자를 수 있는것을 구매 했습니다.
가장 작은거 샀는데 꽤 컸습니다. 4x3 크기로 잘라줍니다. 한 몇백개는 만들 분량. 남은거야 두면 쓸일 있겠죠 뭐; \3,700
4. SMD 저항들 : 걍 집에 있는거 사용했습니다. 100kΩx1, 150kΩx1, 51kΩx2 이렇게 썻습니다. \0

STEP2 : 조립

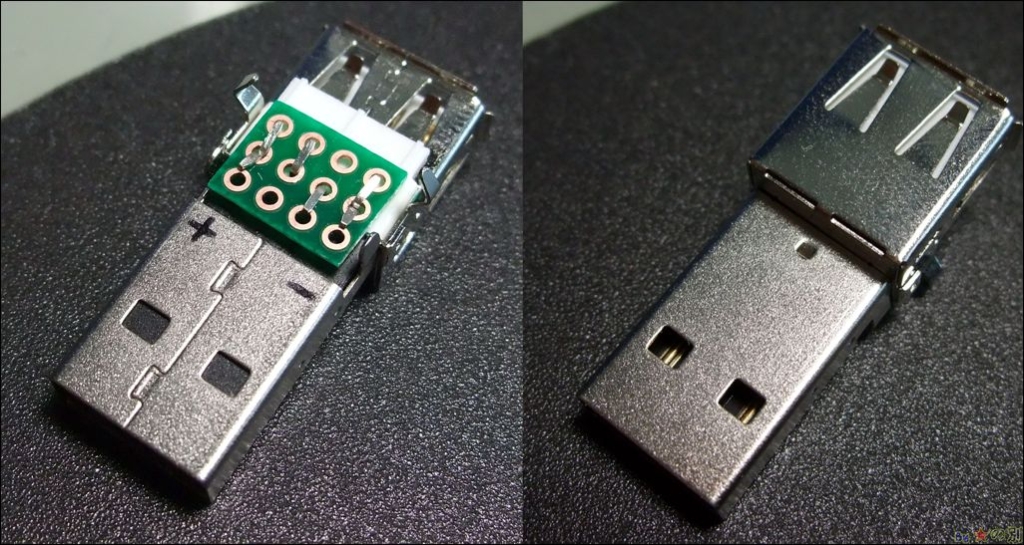

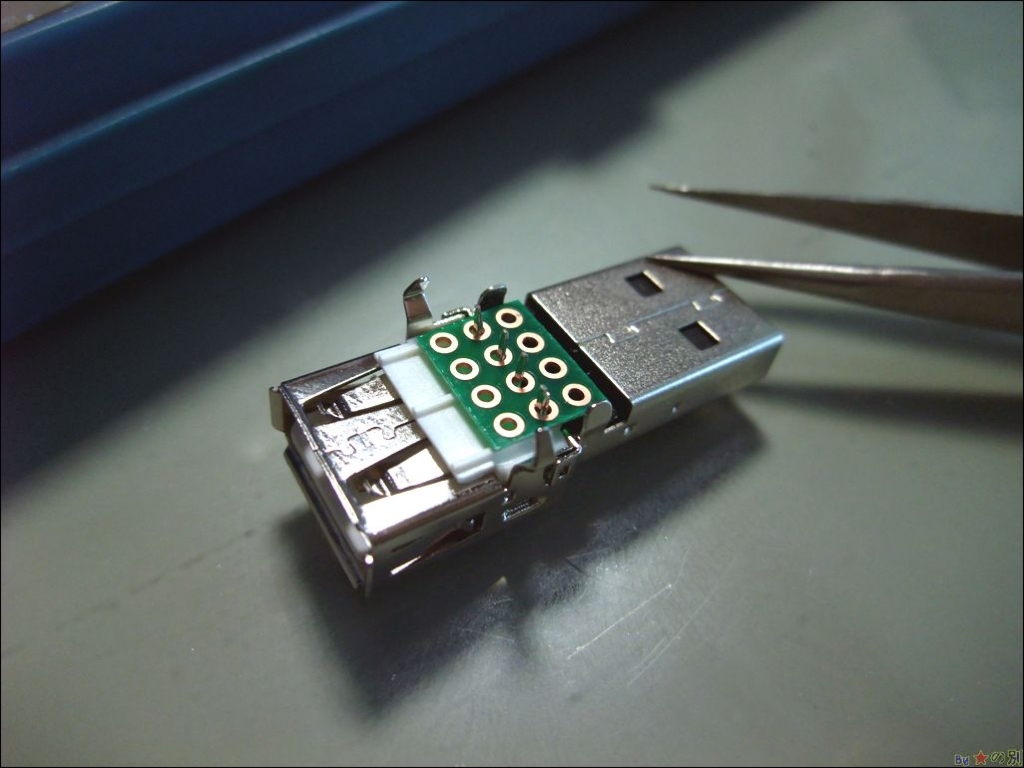

이렇게 꼽아줍니다. 약간 간격이 안 맞지만, 잘 조절해서 해 주세요.

STEP3 : 핀을 휘어줍니다. 휘면 좀더 편해집니다. 아울러 까만쪽핀은 뽑히는 구조로 되어 있으니 조심해 주시구요.

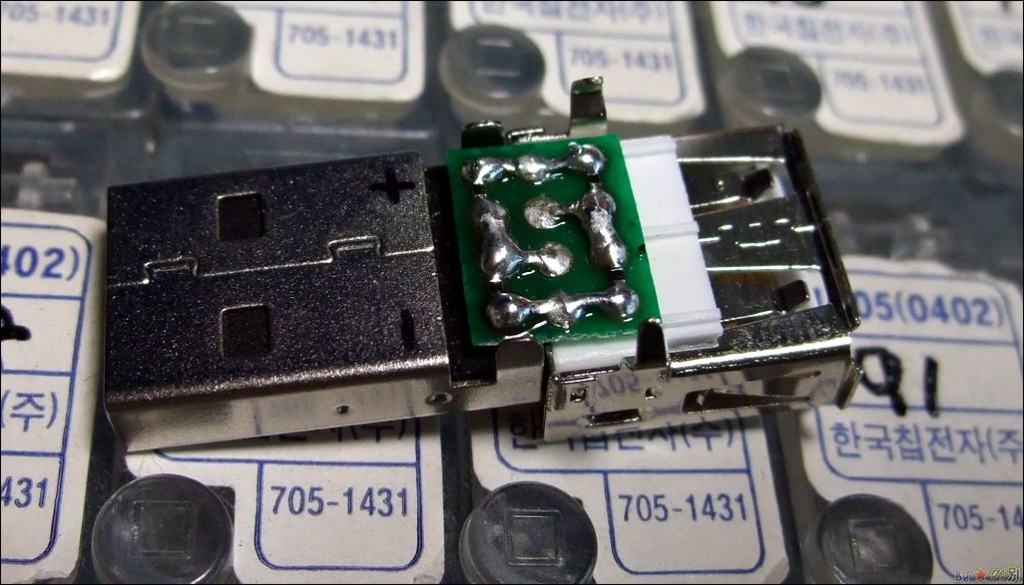

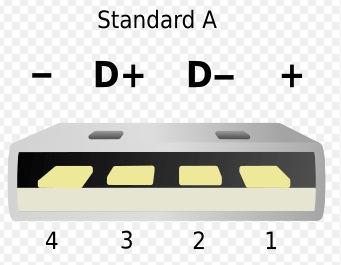

STEP4 : 땜질해서 붙입니다. 회로도(?)도 첨부합니다.

단위kΩ, 50대신 51 써도 됩니다.

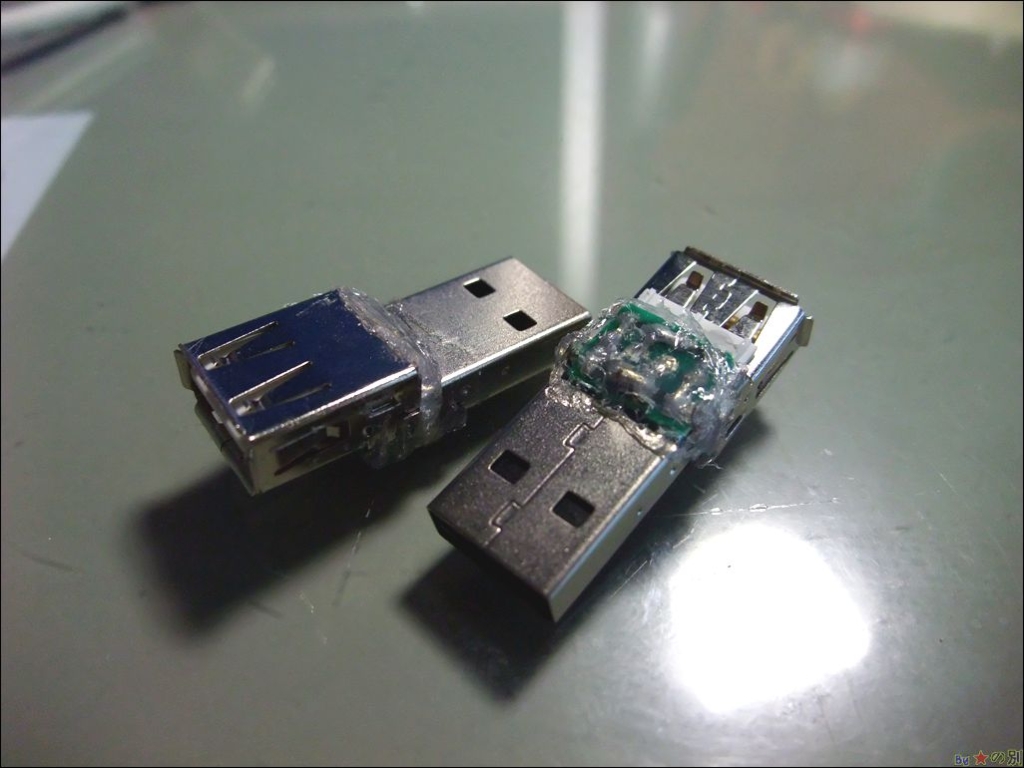

STEP5 : 마무리 합니다. 글루건으로 해줬습니다. 탈착시 핀이 뽑힐 수 있기 때문에 해줬습니다.
추가로 수축 튜브를 사용 할 수 있겠습니다만, 깜빡하고 안사왔습니다 ㅠ_ㅜ;(집에 있는건 가늘더군요.)

STEP6 : 완성

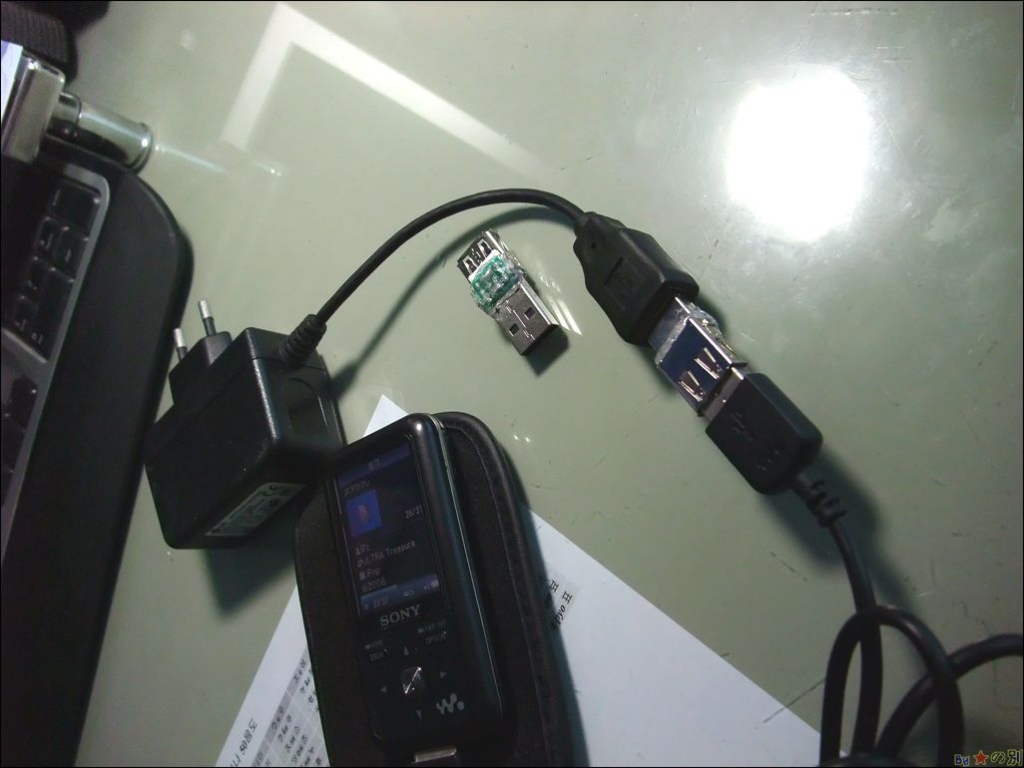

이런식으로 사용 하면 됩니다 ^^;

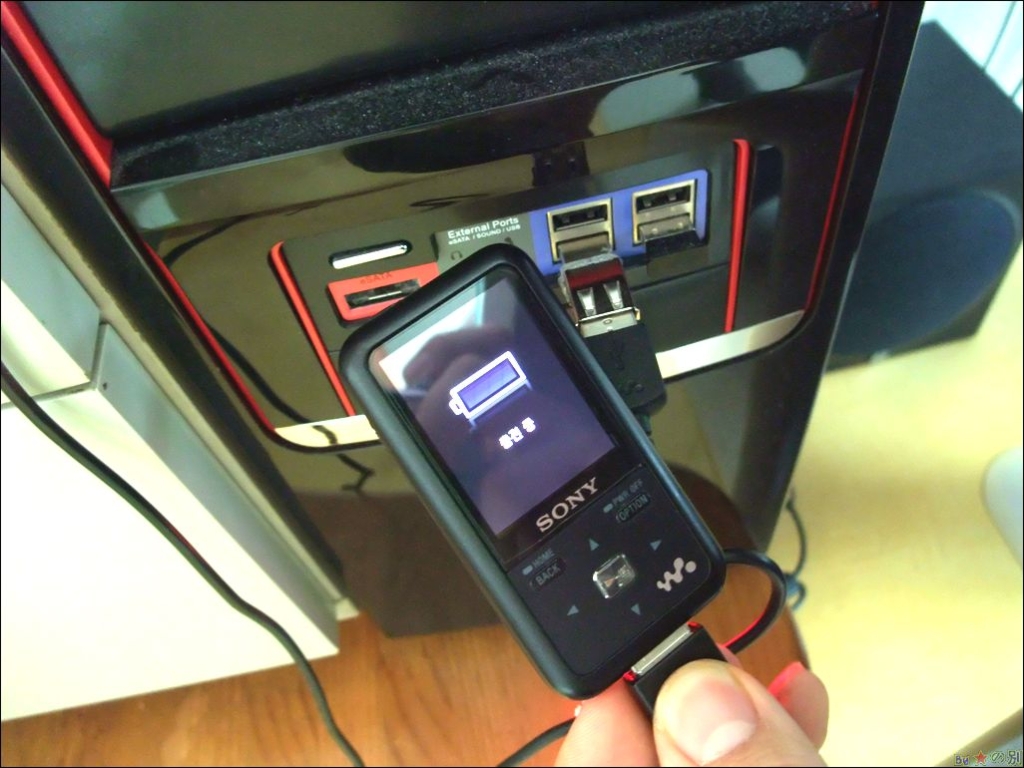

충전 되는 장면은 전에 대충 만들때 찍었으니 패스 합니다 ^^;

전에꺼(대충버젼) 링크 : http://blog.portablex.com/81
